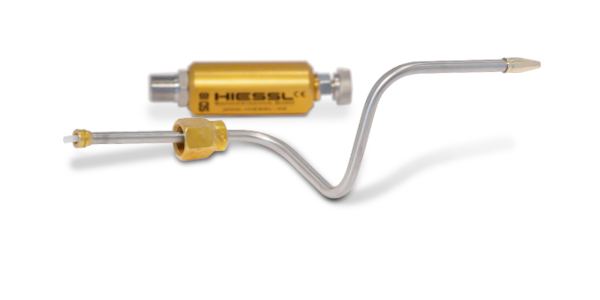

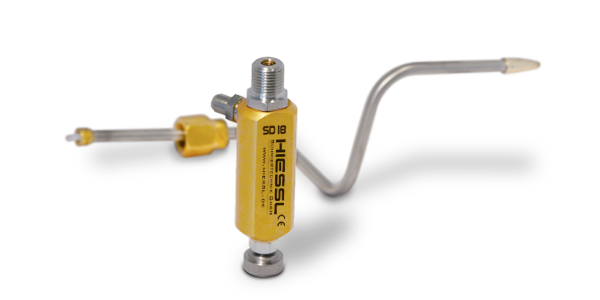

Koaxialsprühdüse SD18-LS
Merkmale
- Einsatz bei einzelnen Sprühstellen
- für beengte Platzverhältnisse
- schmaler Sprühstrahl
- Kundenspezifisch biegbare Lanze (30 – 1000 mm)
- 2 Anschlüsse - Sprühluft an Düse einstellbar
- optional auch mit 3 Anschlüssen
- Nachtropffrei durch patentierten Verschluss
- Flüssigkeitsmenge feinst einstellbar
- Edelstahlausführung auf Wunsch verfügbar
Technische Daten
Anschlüsse
| 2 Anschlüsse (Standard) | |
| Steuerluft Sprühluft |
M5x0,8 |
| Flüssigkeit | M5x0,8 |
| 3 Anschlüsse (DMS) |
|
| Steuerluft | M5x0,8 |
| Sprühluft | M5x0,8 |
| Flüssigkeit | M5x0,8 |
Dichtungsmaterialien
| Viton (FPM) |
Sprühwinkel und Sprühbild
| α=15° |
|
Flüssigkeitsmenge (Druck 1bar)
| Viskosität 1 bei 20°C [mm2/s] | 0 – 6400 ml/h |
| Viskosität 100 bei 40°C [mm2/s] | 0 – 580 ml/h |
| Viskosität 400 bei 40°C [mm2/s] | 0 – 115 ml/h |
Düsengrundeinstellung
Grundeinstellung
| Viskosität bei 40°C [mm2/s] | < 60 | 60 – 200 | 200 – 600 |
| Steuerluft [bar] | 4,0 - 5,0 | 4,0 - 5,0 | 4,0 - 5,0 |
| Sprühluft [bar] (DMS) |
0,5 | 0,7 | 1,0 |
| Öldruck [bar] | < 0,5 | 0,5 – 1,0 | > 1,0 |
