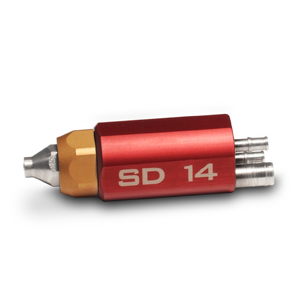

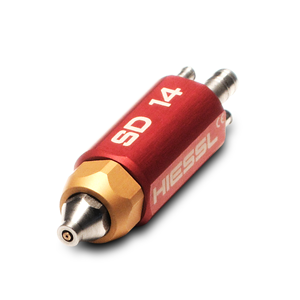

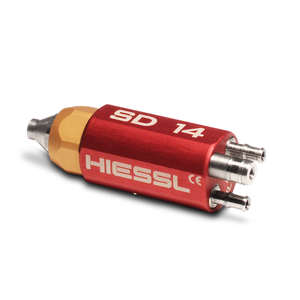

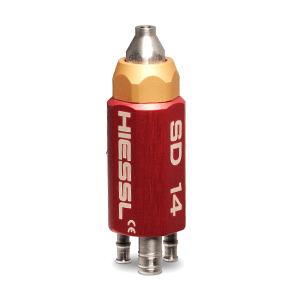

Koaxialsprühdüse SD14
Merkmale
- Einsatz bei einzelnen Sprühstellen
- zusätzlicher Luftmantel um den Sprühstrahl
- Auswahl an Sprühdüsenverlängerungen und Aufsätzen
- verschiedene Anschlussoptionen verfügbar
- Flüssigkeitsmenge optional über Einstellschraube justierbar
Technische Daten
Anschlüsse
| Steuerluft | Schlauch 4/2x1 |
| Sprühluft | Schlauch 4/2x1 |
| Flüssigkeit | Schlauch 6/4x1 |
Dichtungsmaterialien
| Viton (FPM) |
Sprühwinkel und Sprühbild
| α=8° |
|
Flüssigkeitsmenge (Druck 1bar)
| Viskosität 1 bei 20°C [mm2/s] | 0 – 5900 ml/h |
| Viskosität 100 bei 40°C [mm2/s] | 0 – 500 ml/h |
| Viskosität 400 bei 40°C [mm2/s] | 0 – 105 ml/h |
Düsengrundeinstellung
Grundeinstellung
| Viskosität bei 40°C [mm2/s] | < 60 | 60 – 200 | 200 – 600 |
| Steuerluft [bar] | 4,0 - 5,0 | 4,0 - 5,0 | 4,0 - 5,0 |
| Sprühluft [bar] | 0,5 | 0,7 | 1,0 |
| Öldruck [bar] | < 0,5 | 0,5 – 1,0 | > 1,0 |
